Генплан участка: состав чертежа, масштаб и как начертить самому
Чем генплан отличается от СПОЗУ и ГПЗУ, что наносят на чертёж и откуда брать размеры.
Генплан участка — это чертёж сверху в масштабе, на котором показано всё, что стоит и будет стоять на земле: границы, дом, постройки, проезды, дорожки, посадки и сети. Он отвечает на один вопрос — что где расположено и на каком расстоянии от чего.
Дальше — чем генплан отличается от СПОЗУ и ГПЗУ (эти три слова в выдаче постоянно путают, а документы разные), что должно быть на чертеже, в каком масштабе его делают и как начертить свой: контур участка подтягивается по кадастровому номеру, дальше расставляются постройки в метрах.
1:500
рабочий масштаб генплана участка
3 м
минимальный отступ дома от границы
3
разных документа со схожими названиями
0 ₽
начертить контур по кадастру
Хотите точнее? Соберите участок в 3D-редакторе
SIMS-подобный конструктор в браузере: границы, рельеф ручным sculpt-инструментом, готовые модели построек, освещение и симуляция солнца. В конце — фотореалистичный рендер именно вашей 3D-сцены нейросетью.
Что такое генплан и почему его путают с двумя другими бумагами
В строительстве генеральный план — это раздел проекта: вид сверху с посадкой зданий на участок, вертикальной планировкой, проездами и сетями. Когда речь про частный дом, тем же словом обычно называют куда более простую вещь — схему собственного участка, где показано, что и где вы собираетесь построить.
Проблема в том, что рядом ходят ещё два термина, и они значат совсем другое. **СПОЗУ** — схема планировочной организации земельного участка, раздел проектной документации; её делает проектировщик, и для частника она нужна далеко не всегда. **ГПЗУ** — градостроительный план земельного участка, документ, который выдаёт администрация: в нём указано, что на этом участке вообще разрешено строить, где проходят красные линии и какие действуют ограничения. ГПЗУ вы не рисуете, вы его получаете.
Для дома на своём участке физлицу по статье 51.1 Градостроительного кодекса нужно подать уведомление о планируемом строительстве, где указываются параметры дома и отступы от границ. Полноценный СПОЗУ при этом обычно не требуется, а вот понятная схема с размерами пригодится и вам, и бригаде. С неё и начинается планировка участка.
Генплан, СПОЗУ и ГПЗУ: чем отличаются
Три документа, которые в поиске выдаются вперемешку. Разница принципиальная: один вы рисуете сами, второй заказываете проектировщику, третий получаете в администрации.
| Документ | Кто делает | Зачем нужен | Нужен ли частнику |
|---|---|---|---|
| Генплан участка (схема) | вы сами или дизайнер | понять, что где стоит, и объяснить бригаде | не обязателен, но без него строят вслепую |
| СПОЗУ | проектировщик | раздел проектной документации с посадкой здания и сетями | для ИЖС физлицу, как правило, нет |
| ГПЗУ | администрация по заявлению | что разрешено строить, красные линии, ограничения | да, если планируете капитальное строительство |
| Уведомление о строительстве | вы, по ст. 51.1 ГрК РФ | сообщить о планируемом доме и его параметрах | да, для жилого дома |
Что должно быть на генплане участка
Минимальный набор, при котором чертёж перестаёт быть картинкой и становится документом, по которому можно работать.
Границы участка с размерами
Длина каждой стороны в метрах и площадь. Берутся из выписки ЕГРН или подтягиваются по кадастровому номеру — на глаз тут ошибаются чаще всего.
Красная линия и въезд
Где проходит граница улицы и откуда заезжает машина. От красной линии считается отступ 5 м до дома и 3 м до проезда.
Пятно застройки с отступами
Контур дома и подписанные расстояния до границ: 3 м по СП 53.13330.2019 для дома, 1 м для хозпостроек.
Постройки и площадки
Баня, гараж, теплица, мангальная зона, парковка — с габаритами, а не значками «примерно тут».
Дорожки и покрытия
Маршруты с шириной и материалом: пешеходные от 90 см, проездные под машину — от 3 м. Разбор — в садовых дорожках.
Стороны света и роза ветров
Стрелка на север обязательна: без неё непонятно, куда падает тень и где солнечная сторона.
Посадки со взрослыми размерами
Деревья рисуются кругом взрослой кроны, а не точкой саженца. Габариты видов есть в каталоге растений.
Экспликация и площади
Список объектов с номерами и площадями: застройка, мощение, газон. Из него потом считают материалы.
Генплан участка: примеры чертежей
Восемь готовых генпланов под разные метражи и наборы построек. Видно, как расставлены объекты и где проходят отступы.

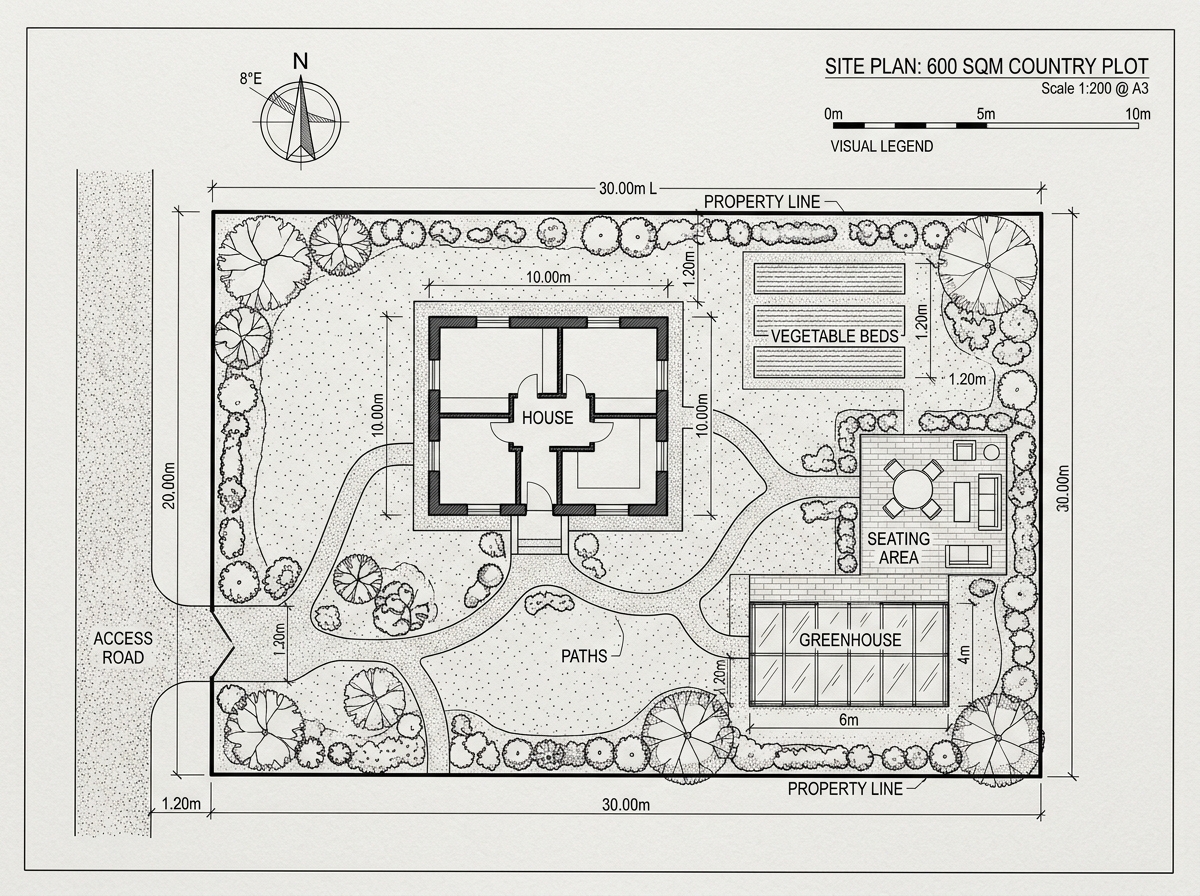

Генплан 6 соток
Генплан 6 соток
Раскладки

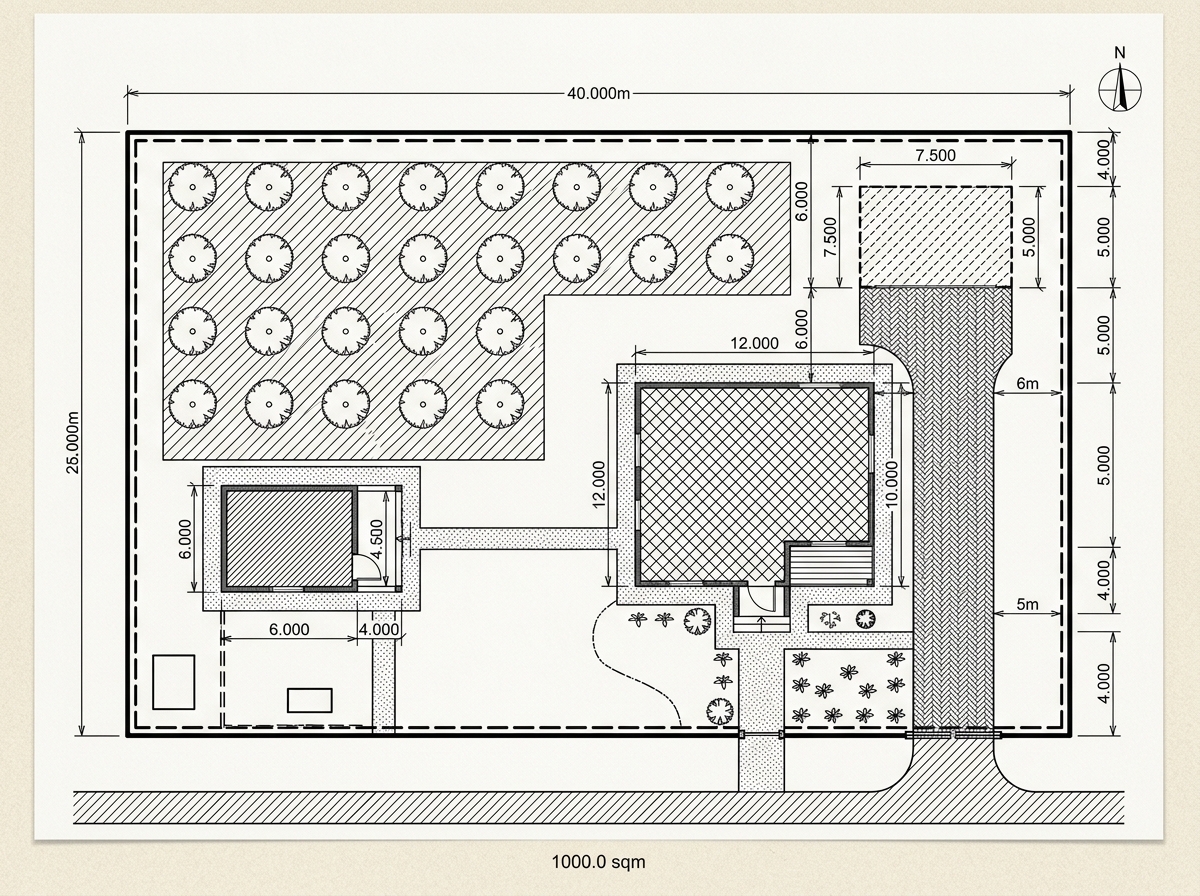

Генплан 10 соток
Генплан 10 соток
Раскладки

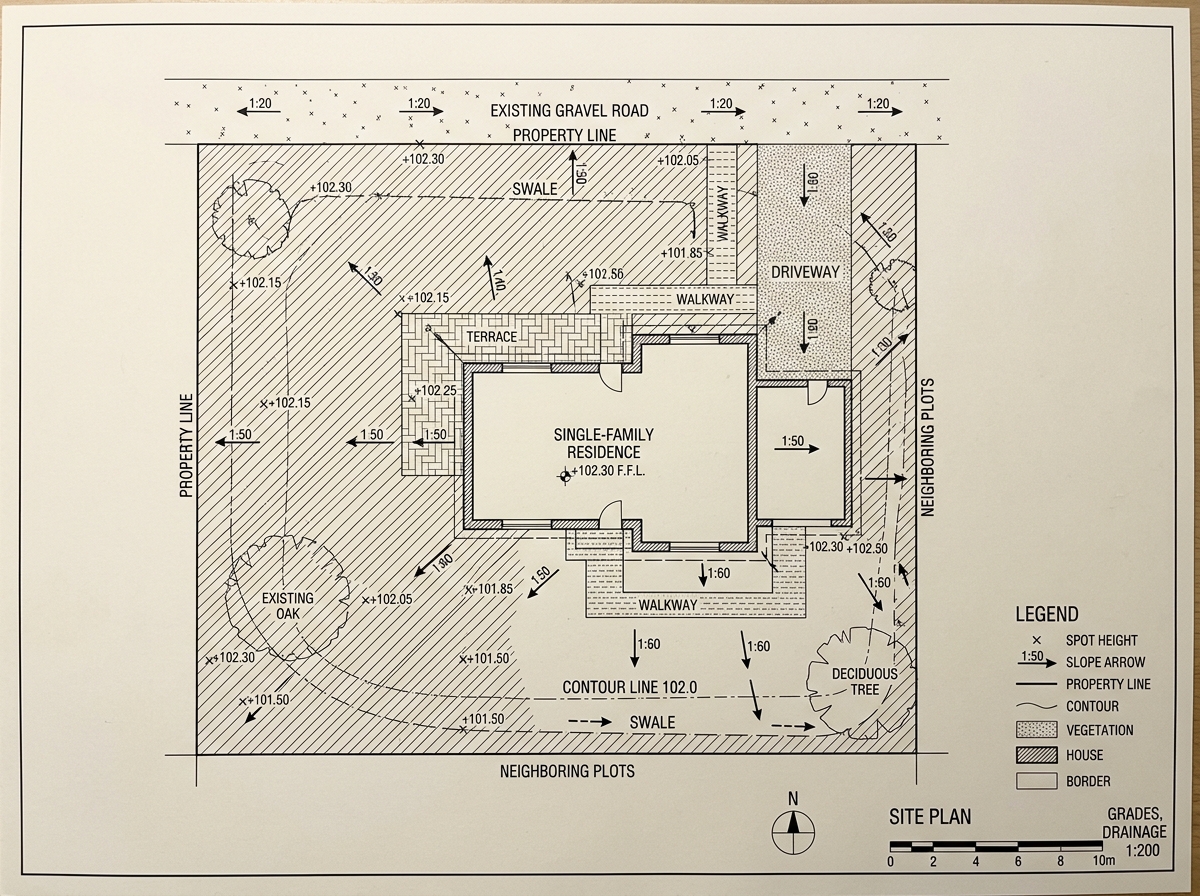

С вертикальной планировкой
С вертикальной планировкой
Про уклоны

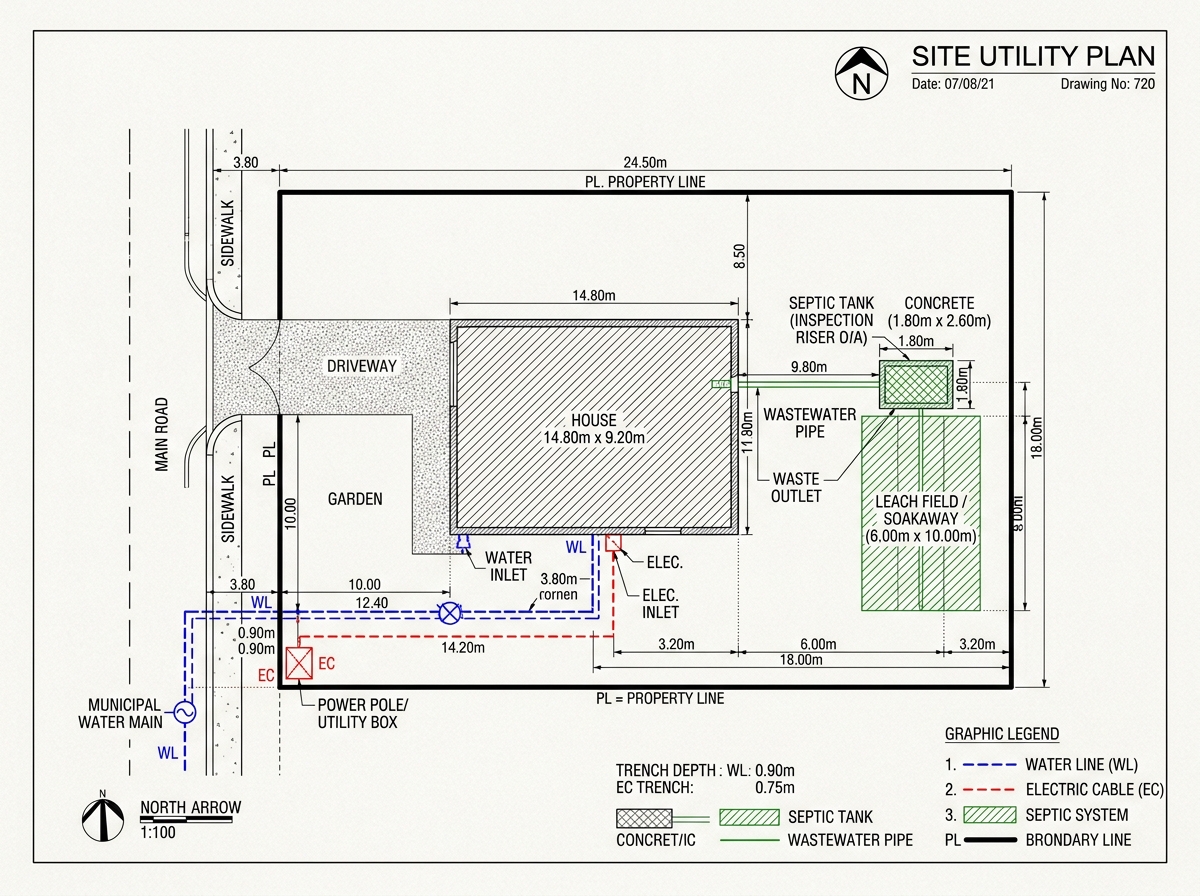

С инженерными сетями
С инженерными сетями
Про сети

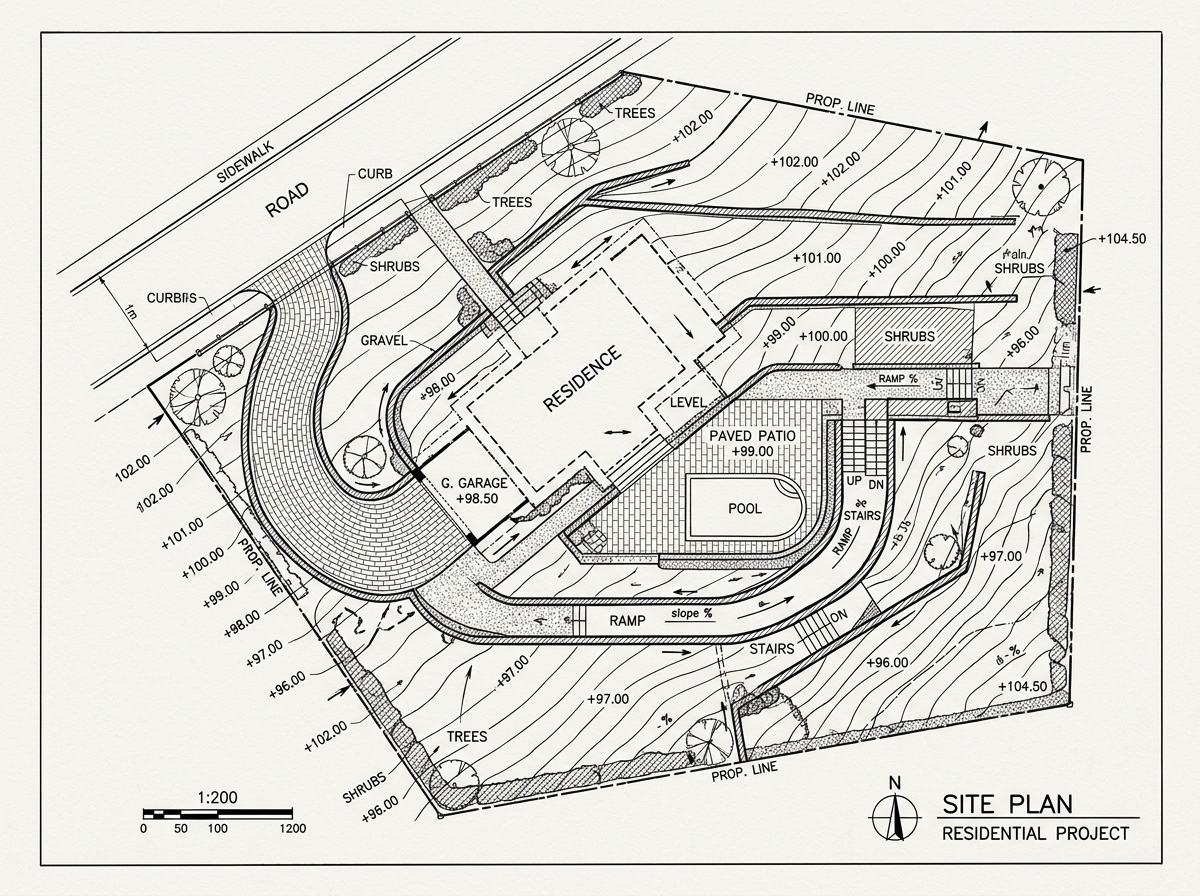

Участок с уклоном
Участок с уклоном
Про склон

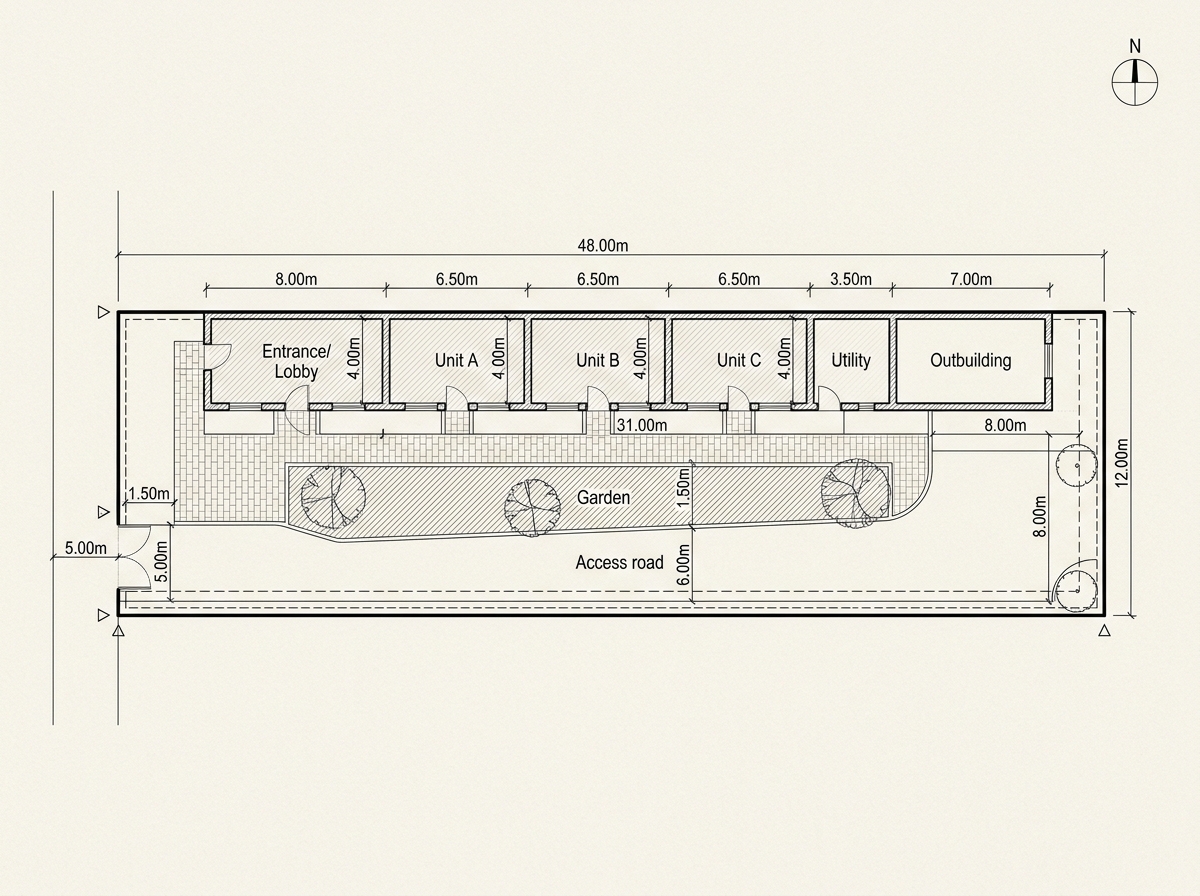

Узкий участок
Узкий участок
Про планировку

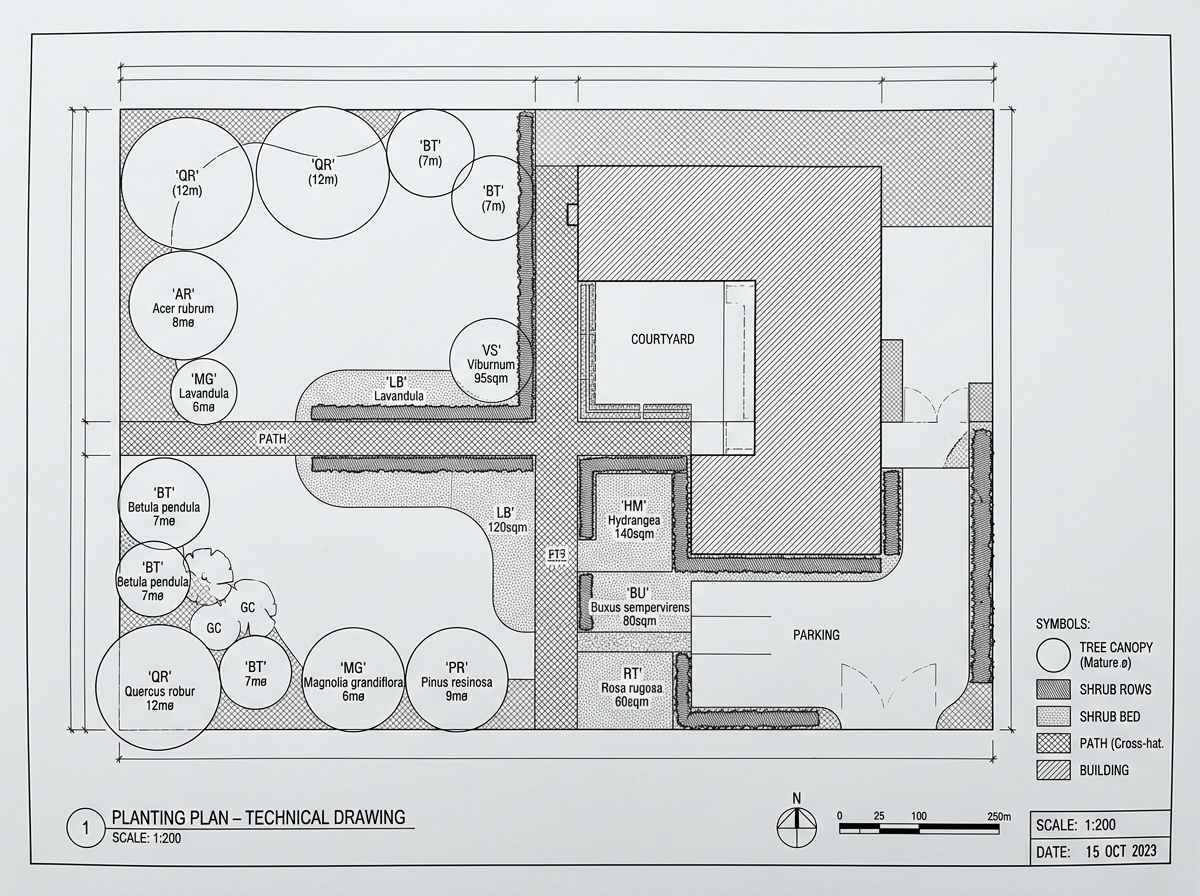

Дендроплан
Дендроплан
Каталог

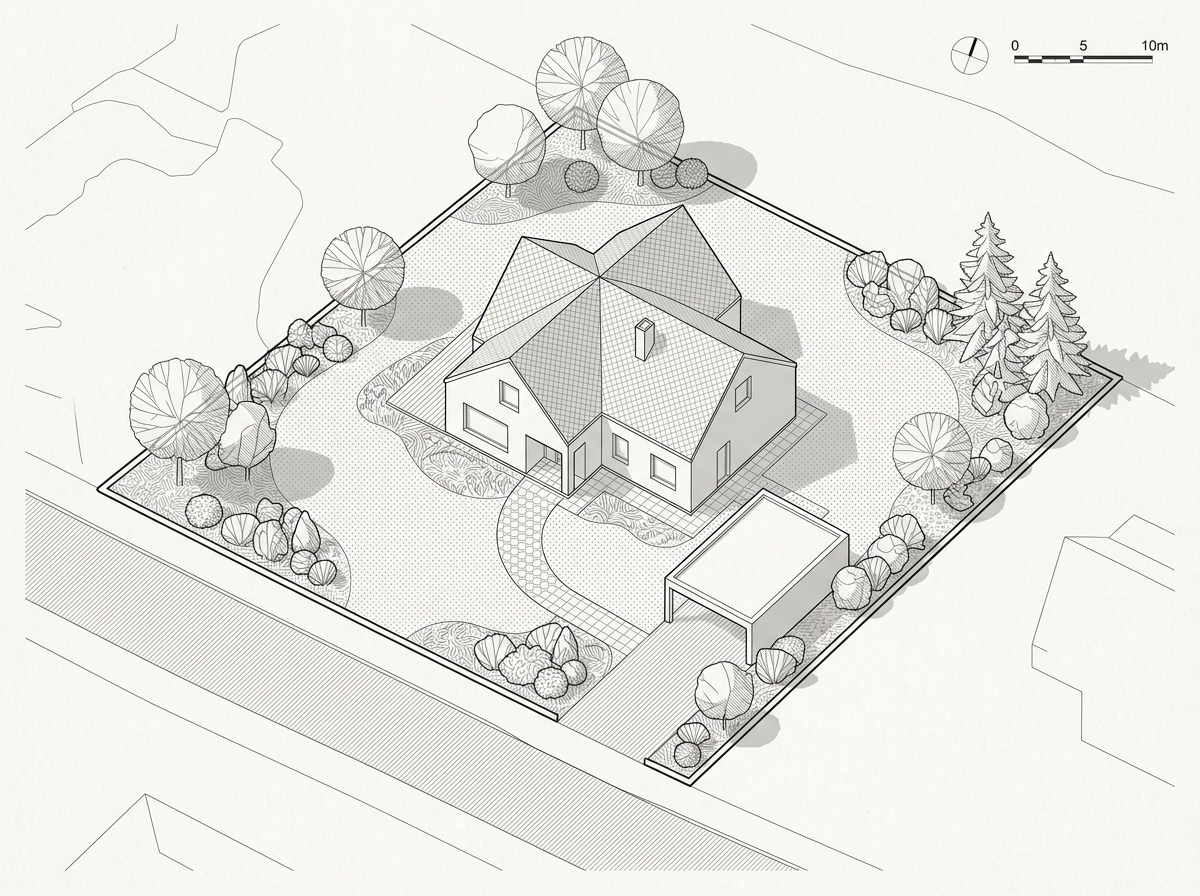

План в объёме
План в объёме
Про 3D
Отступы на генплане
Первое, что наносится после границ, — полоса, в которой нельзя ставить дом. Цифры из СП 53.13330.2019, пункты 6.6 и 6.7.
В каком масштабе чертить
Масштаб выбирается так, чтобы участок влез на лист и при этом были видны детали. Для частного надела рабочий вариант — 1:500, для проработки узлов — 1:100 или 1:200.
| Масштаб | 1 см на листе | Для чего годится | Участок 20×35 м на бумаге |
|---|---|---|---|
| 1:100 | 1 м | узлы: крыльцо, площадка, мощение | 20 × 35 см — не влезает на А4 |
| 1:200 | 2 м | детальная планировка зон | 10 × 17,5 см |
| 1:500 | 5 м | генплан участка целиком | 4 × 7 см |
| 1:1000 | 10 м | большие территории от 50 соток | 2 × 3,5 см — мелко |
Рабочий, презентационный и посадочный: три вида одного чертежа
На одном участке живут несколько планов, и путать их не стоит: у каждого своя задача и свой уровень детализации.
Рабочий генплан
Чёрно-белый чертёж в масштабе с размерами, отступами и экспликацией. Некрасивый, зато по нему можно вымерить и вынести на местность. Именно он нужен, когда копают траншею или ставят опалубку.
Презентационный генплан
Цветная подача с текстурами газона, кронами деревьев и тенями — то, что показывают семье и что попадает в портфолио дизайнера. Размеры на нём часто не проставлены: он объясняет замысел, а не служит инструкцией. Быстрее всего такая картинка получается из объёмной модели — см. ландшафтный дизайн в 3D.
Посадочный план
Отдельный чертёж только про растения: номера, латинские названия, количество, расстояния между посадками и привязка к постройкам. По нему закупают посадочный материал и размечают ямы. Виды со взрослыми габаритами удобно набирать в подборщике растений.
Разбивочный чертёж
План с привязками объектов к базовой линии — обычно к стене дома или границе. По нему рулеткой и колышками переносят проект на участок. Без него самая точная схема остаётся картинкой на экране.
Создать генплан онлайн: откуда брать размеры
Самая частая ошибка самодельного генплана — неверные размеры участка. Их не надо мерить рулеткой: контур и площадь уже записаны в кадастре.
Выписка ЕГРН
Официальный источник: координаты углов, длины сторон, площадь. Заказывается на Госуслугах, приходит файлом. Из неё берутся размеры для чертежа.
Публичная кадастровая карта
Бесплатно и сразу: по номеру видно контур, площадь и адрес. Точность достаточная для планировки, но для документов всё равно нужна выписка.
Снимок со спутника
Полезен, чтобы увидеть, что фактически стоит на участке и у соседей: постройки, деревья, тропы. Накладывается на контур подложкой.
Подтянуть контур в редакторе
Вводите кадастровый номер — контур приходит в реальных метрах вместе с площадью, и дальше на нём сразу расставляются постройки. Это быстрее, чем чертить по выписке вручную.
Как начертить генплан самому
Порядок, при котором ничего не приходится двигать задним числом. Занимает вечер, если размеры участка уже известны.
Нанести границы и север
Контур по кадастровому номеру или по выписке ЕГРН, стрелка на север, красная линия улицы. Всё остальное строится от них.
Отложить отступы
3 м от границ под дом, 1 м под хозпостройки, 5 м до красной линии. Получившаяся зона — единственное место, где можно строить.
Поставить дом и въезд
Дом прижимается к границе в пределах отступов, парковка ставится у улицы. От положения ворот зависит вся дальнейшая раскладка.
Добавить постройки
Баня, гараж, теплица, хозблок — в реальных габаритах и с отступом метр от границы. Тут же проверяется, остаётся ли место для сада.
Проложить маршруты
От калитки к дому, от дома к бане и зоне отдыха, от ворот к парковке. Ширина: главные от 1,2 м, второстепенные от 60 см.
Разложить зоны и посадки
Отдых, огород, газон, деревья кругами взрослой кроны. На этом шаге обычно выясняется, что чего-то не хватает, — и лучше это выяснить на бумаге.
Собрать экспликацию
Пронумеровать объекты, выписать площади: застройка, мощение, газон, посадки. По этим цифрам потом считаются материалы.
Начертить генплан онлайн
Контур приходит по кадастровому номеру вместе с площадью, постройки ставятся в метрах, расстояния до границ видно сразу. Тот же план переключается в объём — становится понятно, куда падает тень от дома и что видно с террасы.
Условные обозначения на чертеже
Если генплан пойдёт дальше вашего стола — к проектировщику, в администрацию или подрядчику, — обозначения берутся из ГОСТ 21.204-2020. Для себя достаточно подписей, но привычка обозначать одинаково экономит время на объяснения.
| Объект | Как показывают | Что подписывают |
|---|---|---|
| Проектируемое здание | контур сплошной толстой линией | номер по экспликации, этажность |
| Существующее здание | контур тонкой линией | номер, отметка «сущ.» |
| Подлежащее сносу | контур с перечёркиванием | «снос» |
| Дерево | круг диаметром взрослой кроны | порода, количество |
| Кустарник, живая изгородь | цепочка кружков или волнистая линия | порода, длина |
| Покрытие | штриховка по типу материала | материал, площадь |
| Ограждение | линия с засечками | тип, высота, длина |
| Отметки высот | крестик с числом | абсолютная или условная отметка |
Вертикальная планировка: отметки и уклоны
Часть генплана, которую чаще всего пропускают, — а потом вода идёт к дому и стоит на дорожках.
Нулевая отметка
За ноль принимают уровень чистого пола первого этажа дома. Все остальные отметки — площадок, дорожек, границ — считаются от него со знаком плюс или минус. Это позволяет говорить о высотах, не привязываясь к абсолютным значениям.
- Отмостка ниже нуля на 3–5 см, чтобы вода уходила от стен
- Площадка перед крыльцом — на уровне отмостки
Уклоны для отвода воды
Минимальный рабочий уклон покрытий — 1–2% от построек. Меньше — и вода стоит лужами, больше — неудобно ходить и сползает мебель. На участке с перепадом высот вода собирается в низине, и в генплане должно быть видно, куда она уйдёт.
- 1% — это 1 см на метр, 2% — 2 см
- Водоотвод и дренаж — в разборе обустройства участка
Перепад высот и террасирование
Если участок с уклоном, на генплане показывают горизонтали или отметки в характерных точках: углы, крыльцо, въезд, низина. Перепад больше метра на длину участка — повод думать о террасах и подпорных стенках, а не о планировке «в один уровень».
- Террасы кратны удобной высоте ступени: 15–18 см
- Подпорная стенка выше метра — это уже конструкция с расчётом
Технико-экономические показатели: что считают по генплану
Таблица ТЭП — то, ради чего генплан вообще чертят в масштабе. Из неё берутся объёмы материалов и оценка бюджета, а процент застройки проверяют по местным правилам землепользования.
| Показатель | Как считается | Зачем нужен |
|---|---|---|
| Площадь участка | из выписки ЕГРН | база для всех процентов |
| Площадь застройки | сумма пятен всех построек | проверка процента застройки по ПЗЗ |
| Процент застройки | застройка ÷ площадь участка | в ПЗЗ обычно ограничен, часто 20–30% |
| Площадь покрытий | дорожки, площадки, парковка | объём щебня, песка и плитки |
| Площадь озеленения | газон, цветники, посадки | объём плодородного грунта и семян |
| Длина ограждения | периметр за вычетом ворот | количество секций и столбов |
| Длина сетей | трассы кабеля и труб | метраж кабеля, гофры, трубы |
Частые ошибки в самодельном генплане
Размеры участка на глаз
Разница между «примерно 20 метров» и фактическими 18,7 м — это полтора метра, которых потом не хватает бане. Контур берётся из кадастра, а не из рулетки по забору.
Нет стрелки на север
Без сторон света чертёж не отвечает на главный вопрос: где солнце. Грядки и зона отдыха расставляются вслепую.
Деревья точками
Саженец занимает полметра, взрослая яблоня — пять. Если рисовать точками, через пять лет крона накроет половину газона и соседский забор.
Забыты отступы от границ
Дом, поставленный в двух метрах от границы вместо трёх, — это спор с соседом и требование снести. Отступы наносятся до дома, а не после.
Нет вертикальной планировки
Плоский чертёж без отметок и уклонов не показывает, куда пойдёт вода. Весной это выясняется само.
Масштаб «как получится»
Чертёж без масштаба нельзя ни промерить, ни отдать бригаде. Для участка стандарт — 1:500, для узлов 1:100.
Не показаны сети
Кабель, водопровод и септик наносятся на план: иначе при первой же траншее выясняется, что копать негде.
Частые вопросы
Что такое генплан участка простыми словами?
Чем генплан отличается от СПОЗУ?
А что такое ГПЗУ?
В каком масштабе делают генплан участка?
Как узнать точные размеры своего участка?
Нужно ли согласовывать генплан участка?
Можно ли сделать генплан онлайн бесплатно?
Что такое красная линия и как её найти?
Нужны ли на генплане инженерные сети?
Чем чертить, если нет навыков в CAD?
